各位读者还记得上个月电话手表自燃4岁女童被烧伤的事故吗？EDN小编发文提醒大家一定要通过正规渠道购买正规厂家生产、符合国家安全生产标准的产品。
日前，EDN小编发现一篇拆解儿童电话手表的文章，有趣的是，这款电话手表售价仅为19元。

这款电话手表购买于某电商平台，据介绍，该手表可实现高清相机、双向通话、语音微聊、轨迹查询、实时定位、生活防水、无声监听等功能。可谓是“小价钱大用处”。

但在当前这个芯片奇缺的市场下，该电话手表售价19还能赚到钱吗？整个内部设计到底安全吗？
EDN小编将这篇分解分享给大家，一探究竟！

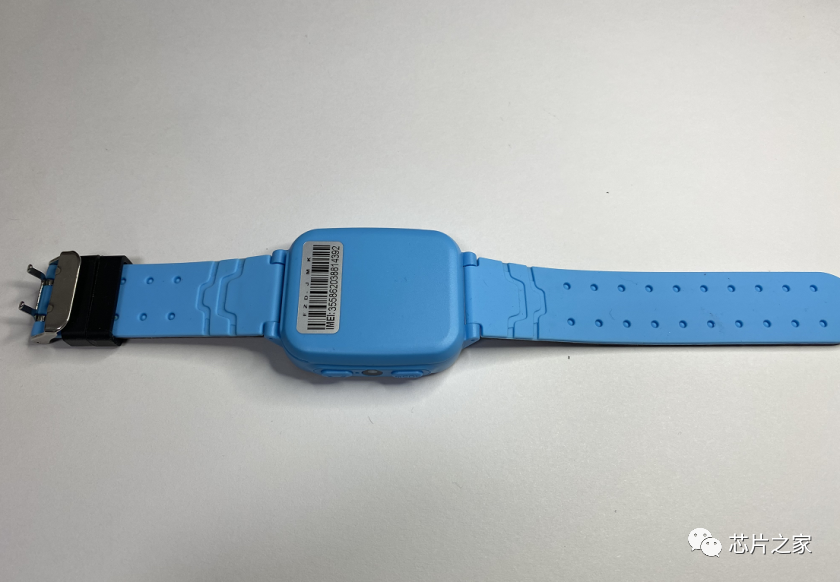

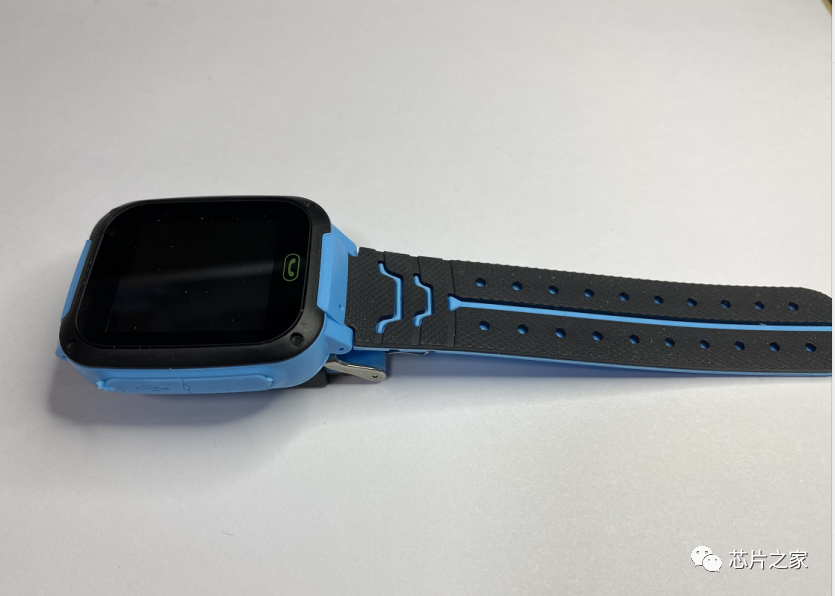

先上几张外观图

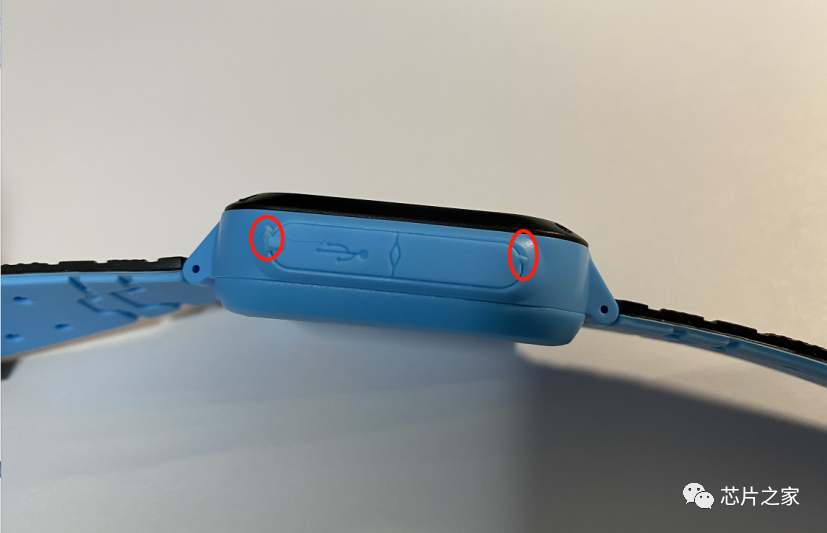

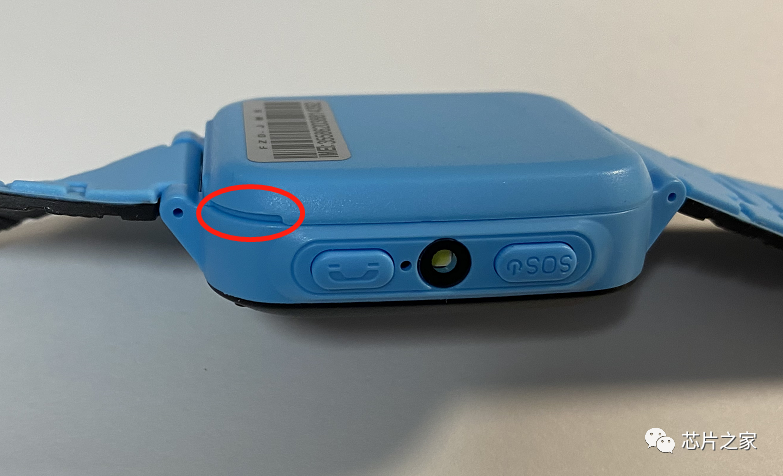

侧面照，USB软胶塞有披锋，没处理好

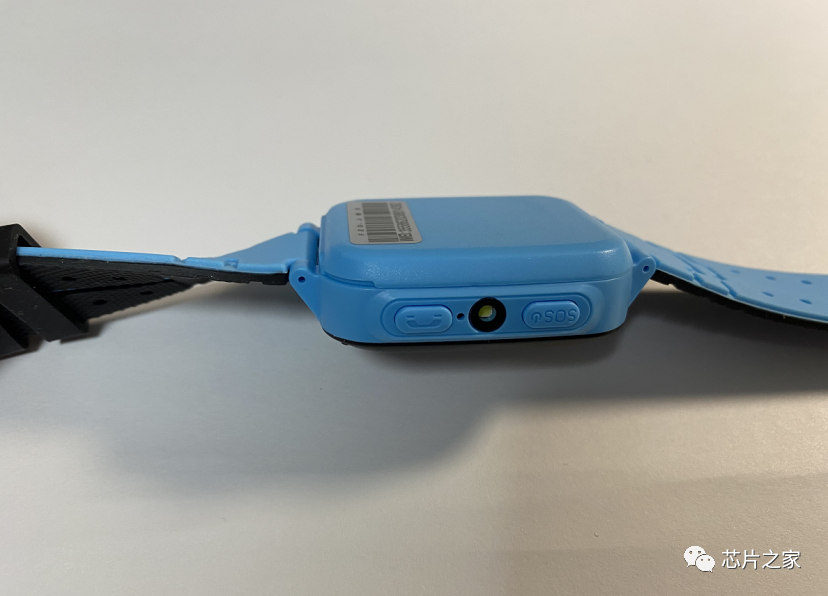

另外一侧，有两个按键，并且中间放了一颗LED灯

接下来进入拆解环节，底壳可以徒手拆开，预留了拆解扣位

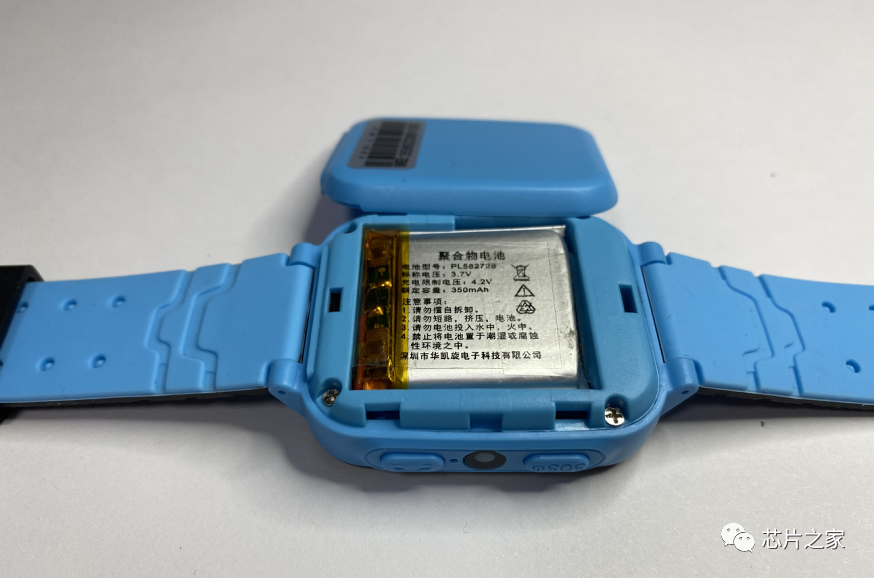

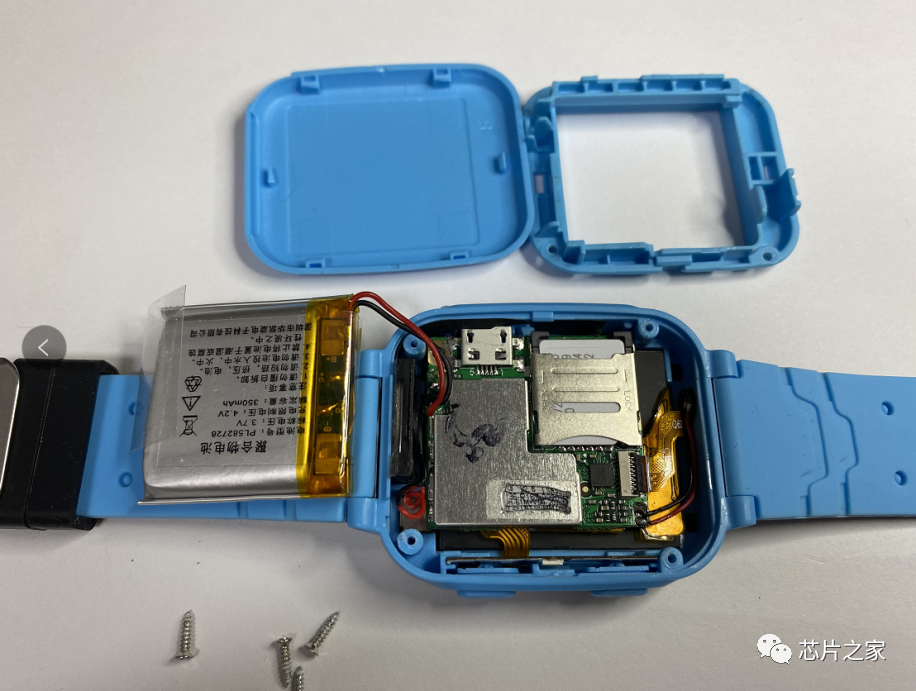

拆开后可以看到电池，电池型号是PL582728，标称电压3.7V，充电限制电压为4.2V，容量350mAh；结构并不是防水设计（徒手掰开的时候已经预料到了）。

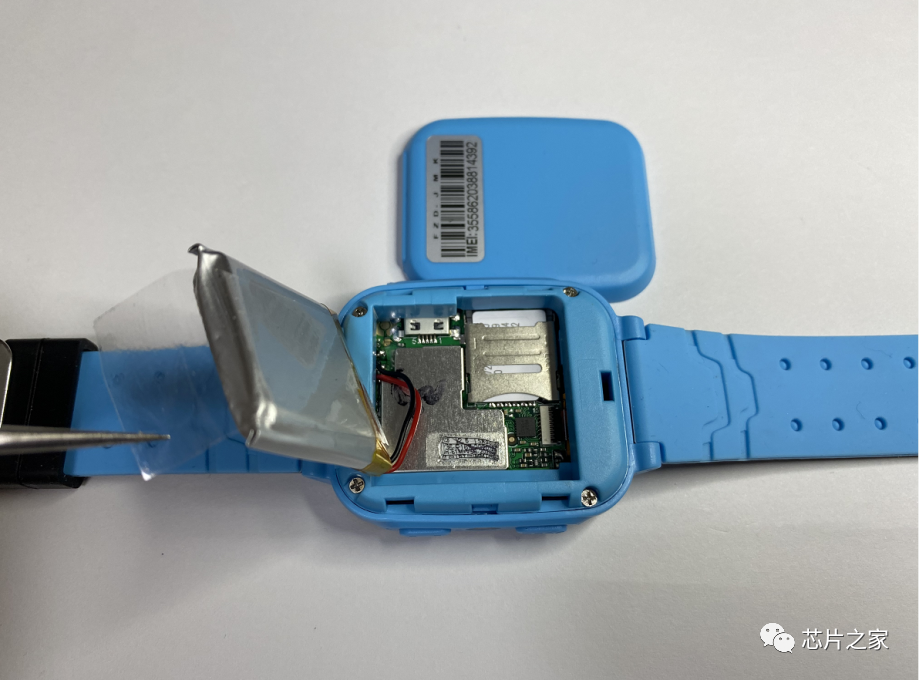

电池上面有贴了一块透明贴纸，方便将电池拿起（没搞明白这个设计的意义在哪里），可以看到PCBA的结构，然后将螺丝拆下 拆下后发现，整个PCBA都是通过一个支架把它固定的，拆下了直接后，PCBA可以直接取下来

来个PCBA的正面和反面照

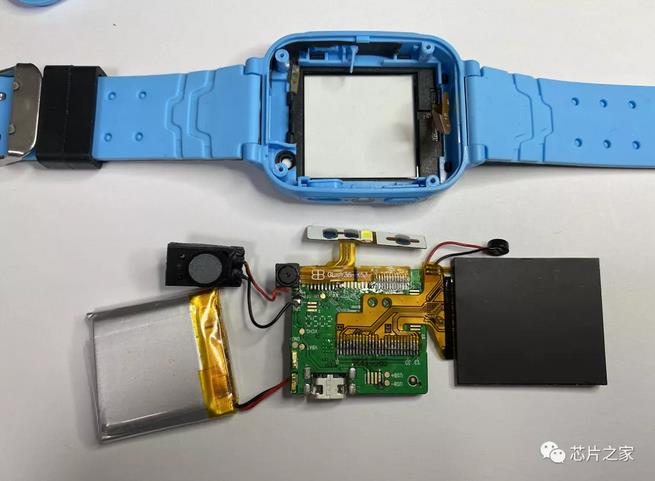

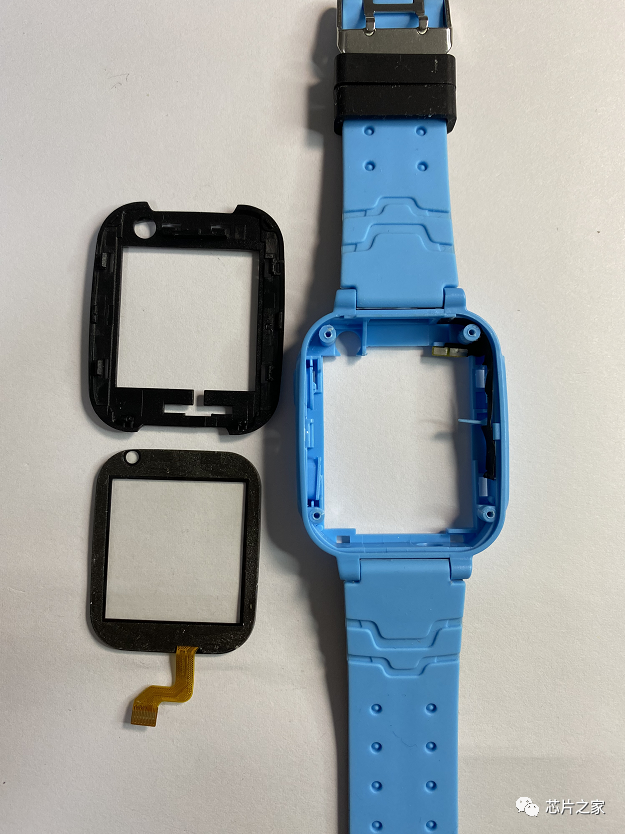

天线是采用FPC的模式贴在侧面，通过弹片与主板连接；面壳和中框采用的也是扣位结合，比较容易拆卸；TP与面壳用的是海绵双面胶贴合

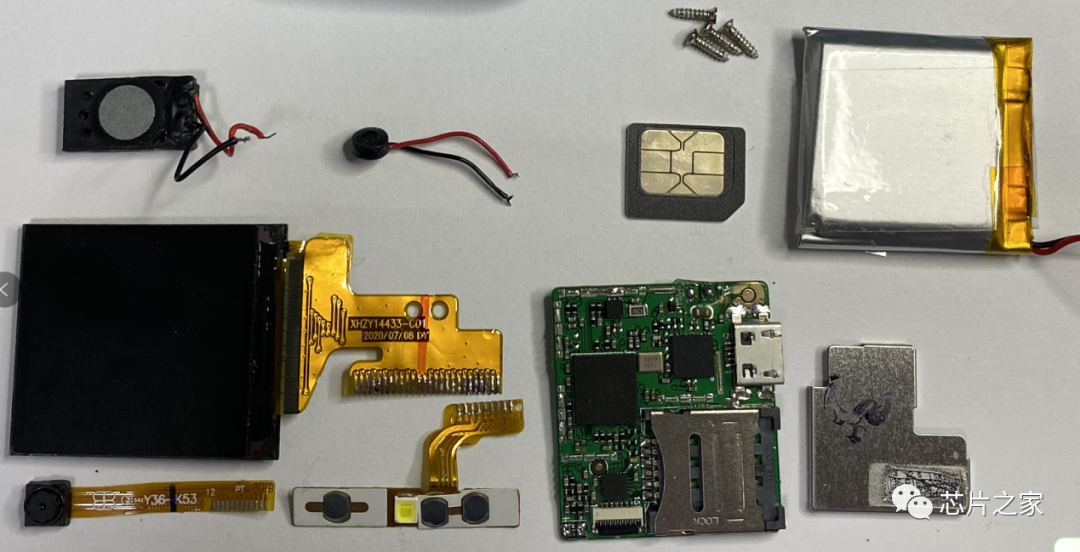

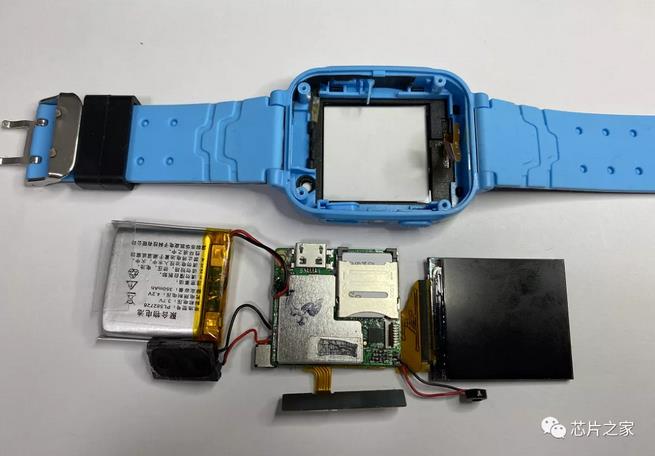

将后焊物料以及屏蔽罩拆解，分别有喇叭，MIC，移动4G卡（配套的），电池，TFT彩屏，摄像头模组，FPC按键板以及PCBA

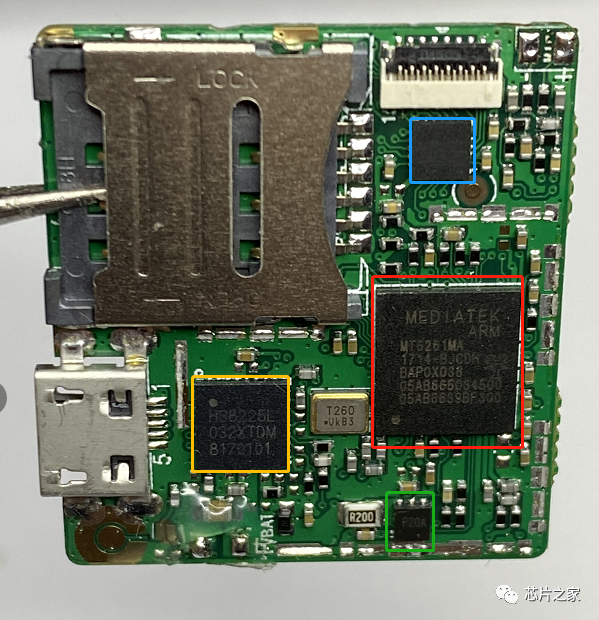

硬件方案如下所示红色框：MT6261MA，一种功能丰富、功能非常强大的用于高端GSM/GPRS能力的单芯片解决方案，这款IC可以满足了儿童电话手表的基本功能需求；
黄色框：HS8225L是一款完整的CMOS高功率，高效率发射模块，适用于低成本四频TX（GSM850 / EGSM900 / DCS1800 / PCS1900）/双频RX GSM /GPRS手机；
绿色框：丝印P20A，充电IC，未找到对应型号；
蓝色框：Touch IC，具体型号未知，丝印看不清；

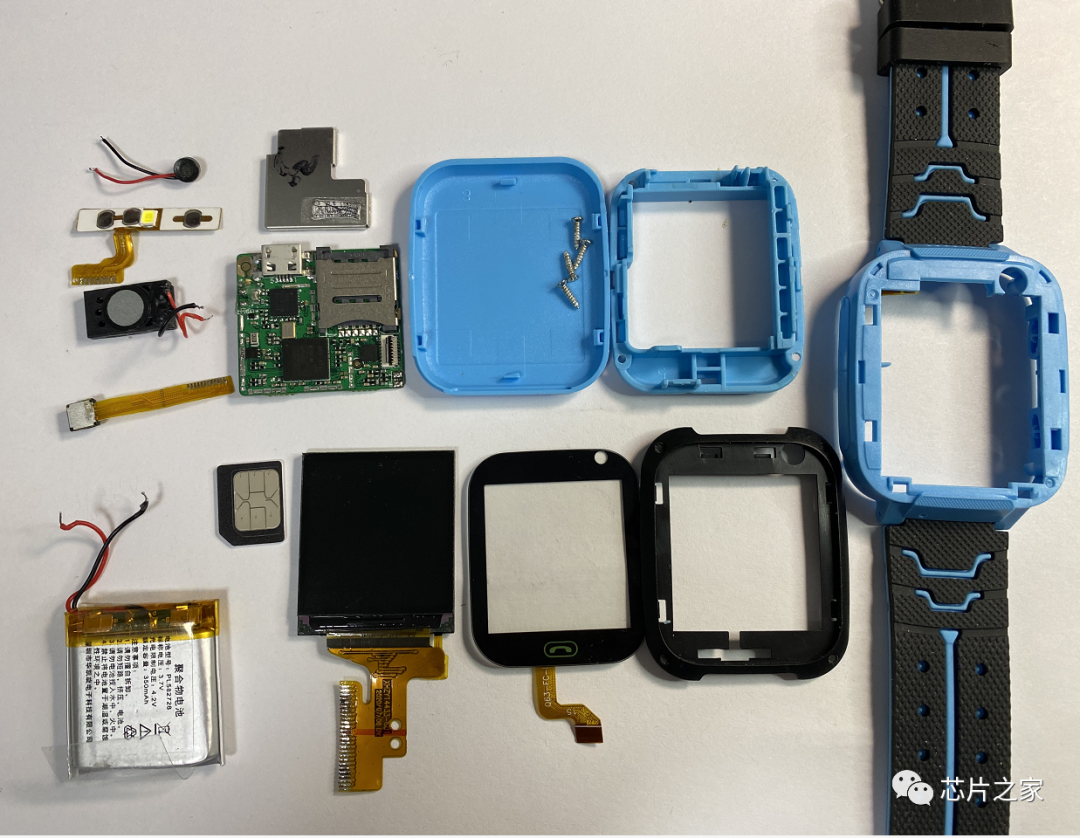

最后再来一张全家福

整个方案非常精简，大家预估一下，整个BOM成本价大概多少？评论区打出来！

Epsilon_11x-me

19块就当买块学习板，顺便烧程序看能否当电话用。

0- 效果展示

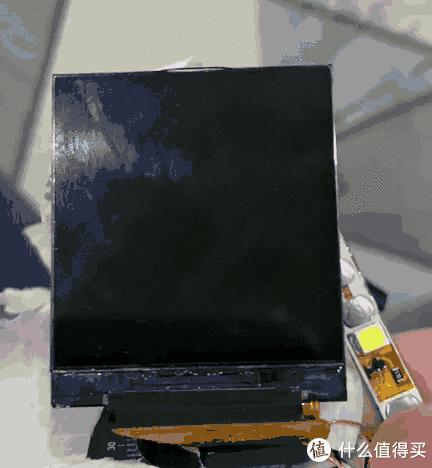

首先，来一个效果展示图。


垃圾佬力士

1- 入手儿童电话手表，是为小孩子设计的。可以定位、可以语音、甚至可以拍照。一般不需要功能花里胡哨的，不要有什么视频啊游戏的。基本上一般三五百块钱比较合理，性价比就还可以。但最近在大妈家见到了几款 19 元的儿童手表（一般标价 219，领取叠加优惠券：满 212 减 200 元）。去了 10 元邮费，还剩 9 元的成本，令人惊掉下巴。。。墙裂的好奇心，促使我买了一单，尝个鲜儿。
2- 外观展示

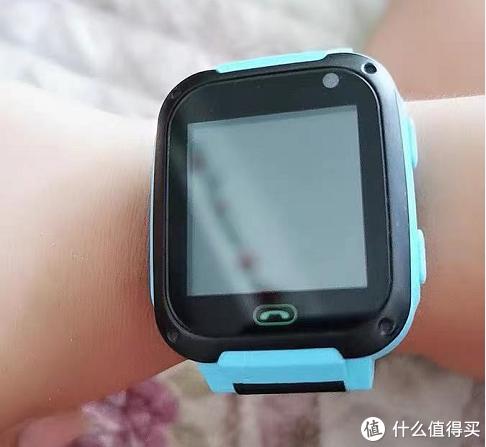

整体做工还可以，玩具级别，中规中矩，对于 19 元来说是绝对值得买的。


19 元儿童手表实物图3- 套餐问题
开机之后，跳出的是个二维码，需要扫码激活交费，开通套餐。套餐倒是也不是很贵，但是看评论好多家长都反应，充值了激活不了，反复充值激活，还存在有时乱扣费的问题。希望商家能积极改善服务。
然鹅，值得一提的是，所谓的内置卡并不能用普通的手机卡代替，必须激活自带的儿童手表专用卡并购买套餐 。果然，变的有意思了。。。

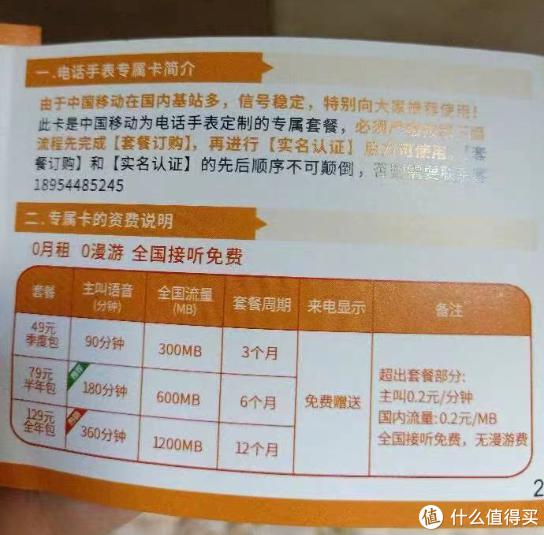

套餐费用

需要激活内置手机卡4- 拆机
关于套餐问题，话不多说了，就当啥都不知道了，直接一拆到底，看看 19 元的硬件到底是何方妖怪 。

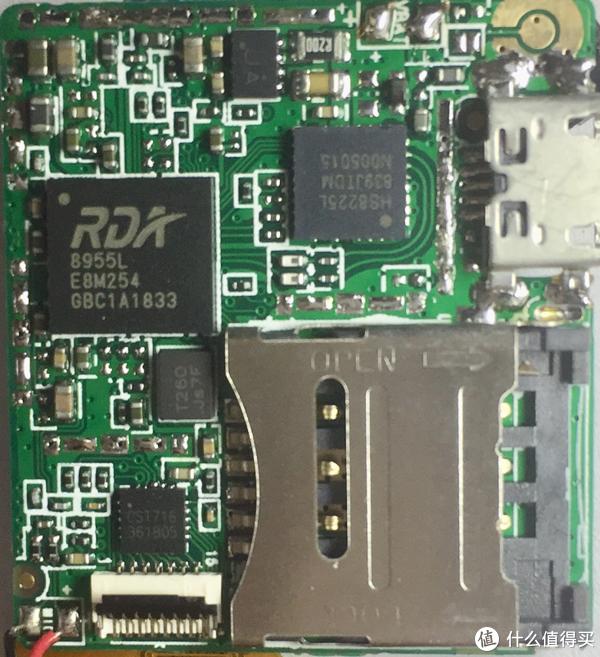

儿童手表主板HS8225L
HS8225L 是一款完整的 CMOS 高功率，高效率發射模組，適用於低成本四頻 TX（GSM850 / EGSM900 / DCS1800 / PCS1900）/ 雙頻 RX GSM / GPRS 手機。
RDA8955
紫光展锐旗下锐迪科微电子（以下简称 "RDA"）推出一款物联网2G 芯片 RDA8955。该芯片具有全球最小尺寸及超低功耗的特点，是 2G 物联网市场最具性价比的解决方案。不查不知道，这个芯片性能还是非常强劲的，配置足够强大。简单说下参数：32 位 XCPU RISC core ， 312MHz 。32Mb PSRAM 32Mb SPI NOR Flash。外围继承了相机、Audio、SD 卡、USB1.1、LCD、37 个 GPIO 口。尤其内部集成了电源管理模块，可以管理锂电池充电。也可以配置 LDO 输出用于支持 LCD、键盘背光等。这比平日玩的单片机、aduino 等不论是性能还是配置的丰富程度都不是一个级别的。
我没有看到 GPS 相关芯片，说明仅仅是通过 2G 基站进行定位的，也就意味着定位精度不会很高。
5- 刷机
必须激活套餐才能用，何解？。。。
通过对主板的一番观察，发现主板上存在串口的测试点，并且印刷上了标注 Tx，Rx，于是果断飞线，连接上串口转 USB 输出的模块，连接电脑，打开串口。开机，此时串口的输出就像脱了钢的野马，一顿狂奔。。。
其中，最重要的就这句 log 了，直接告知了 LCD 屏幕的具体型号：
[ 23:13:57.700 ] SXR 01 : ST7735S ( 0x89f0 ) : lcd read id is 0x89f0
此刻我想刷个机。。。然鹅，搜遍全网，貌似没有对应固件。
6- 写固件
看来只能另起炉灶了，搜啊搜，搜啊搜……
就看到了安信可的一个 2G 物联网 GPS 定位模块 A9/A9G，用的也是 RAD8955 这一款芯片，是有支持二次开发的 SDK。
链接在此
安信可提供的 SDK，功能还是非常强大的，同时模块的卖点定位也是非常明确的，就是做一个定位模块可能对其他的支持比较弱，比如：LOD 输出是没有的。而这一点对于屏幕的点亮却很重要。导致我换了开发 SDK。
通过安信可的二次开发 sdk，也能实现自己的一些想法。比如，在微信里跟踪手表的位置，还有安信可自己开发的 app 也可以显示位置。
19 元的儿童手表，有屏幕，有电池，有外壳。比单买这个模块都要更香一些，定制完自己的固件，也可以按照自己的想法实现一些特殊功能，比如隔一段时间唤醒自己上报一次位置，这样待机时间就会大大延长啦，你看他是个屏幕不亮的儿童手表，其实它是个定位器，还能指挥录音和拍照，简直是个神间谍。。。

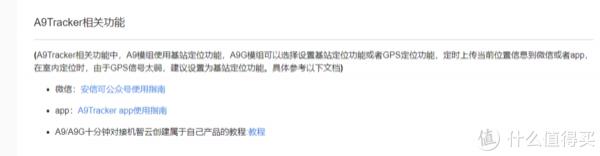

A9 功能

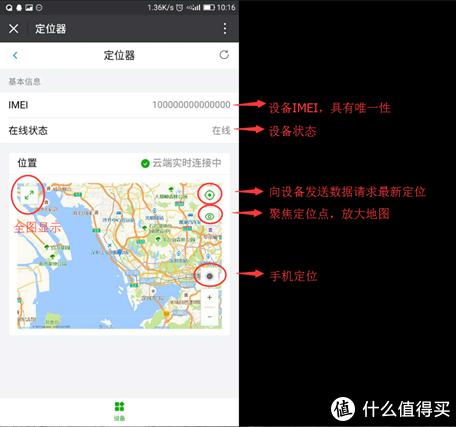

微信显示定位

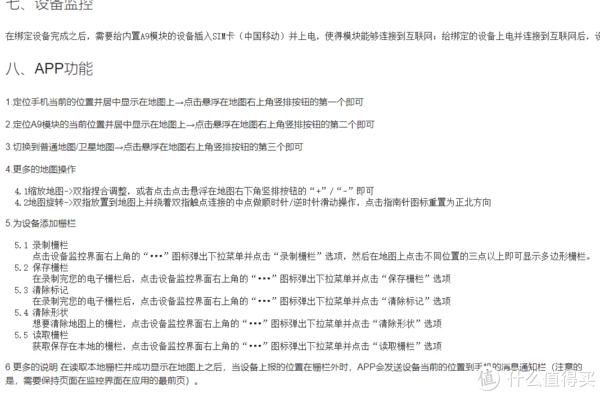

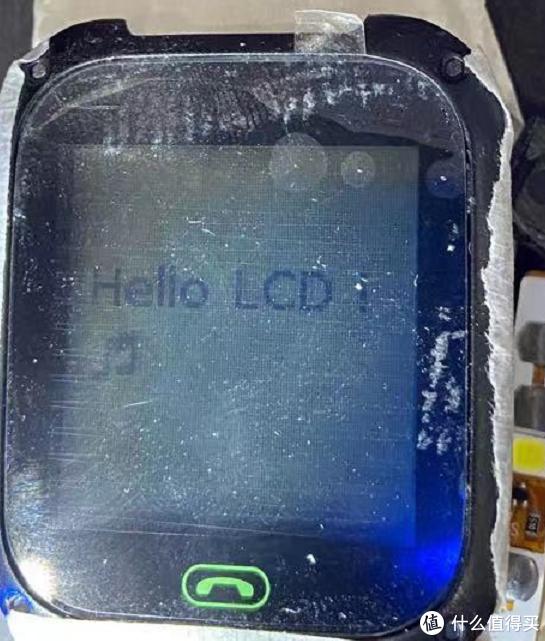

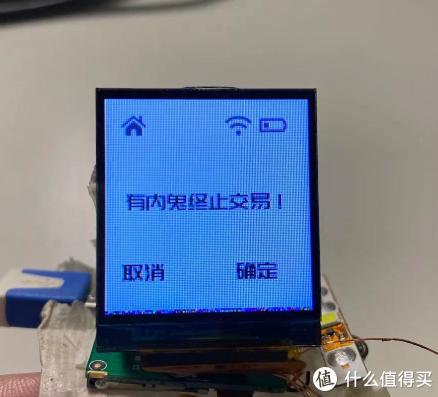

APP 功能介绍前面说过，安信可这套 SDK 是没有 LOD 输出的，所以屏幕没法点亮，运行的测试程序可以输出，但是屏幕背光是不亮的，还得拿手电筒照它，才能看见字，这怎么能行呢。。。我可不能做达文西第二。。。


背光不亮好在，偶然在 github 上发现一套 RDA 的开发代码（感谢大佬）。
RDA8955_W17.44_IDH
研究一番，也可以用安信可的编译环境进行编译，应该是同一套 RDA 公司提供的源码，安信可也仅仅是再此基础上进行了二次封装并阉割掉了一些电源管理的功能。按照目录结构看，st7735s 驱动也是有的，详细的指导书，也是都有的。在此略去不表了，自己看就行了。特别详细了。
唯一没有的，就是 GUI 库。。。又一个大坑。。。
嗯？？灵光闪现。。好像？安信可的 sdk 中集成了一套 LVGL 的 GUI 库，把它搬过来不就行了嘛。
果断移植过去，发现是可以用的，但是这套 LVGL 库是 v5 版本的，显示个汉字都难，图片显示也不配套。坑。。。
于是去 github 上，下载了最新的 LVGL，然后移植过去，然后此事可成了。。。


LVGL 库显示汉字7- 制作表盘
有了 LVGL 库的加持，制作表盘，这块原理就非常简单了，就是几个图片的叠加显示。。。

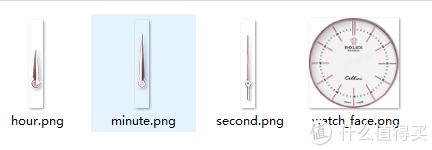

比如指针式的表盘，需要：表盘图一张，时针图一张，分针图一张，秒针图一张。


然后按照顺序叠加显示，每隔 xx 毫秒，就去刷新指针角度就可以了。创建时：
lvHour = lv_img_create ( central ) ;// 造一个时针对象
lv_img_set_src ( lvHour, &hour ) ;// 时针对象设置图片源
lv_img_set_pivot ( lvHour, 6, 62 ) ;// 时针对象设置支点位置，
lv_obj_align ( lvHour,LV_ALIGN_CENTER, 0, -18 ) ;// 对齐到中间并调整位置
周期性更新时间时： lv_img_st_angle ( lvHour, angle ) ;// 设置图片角度

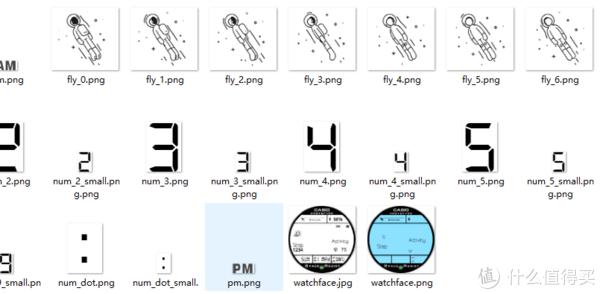

太空人表盘，对比于指针式表盘也是更加的简单，只需要准备数字的图片，还有宇航员的动画序列图片就可以了。
宇航员飞翔，就是不断更换图片的过程，1 秒内从 fly0 均匀刷到 fly9。


资源图所以，各种表盘，，看着很高级的样子，，其实背地里都是在悄悄刷图片。
对于表盘这种应用来说，根本不用深入学习 LVGL，只需了解个 image 对象就可以了。还是非常简单的。
至此，我的目标暂时也就全部达成了，可以佩戴 19 元的塑料手表上街了。
